Контролер резервного живлення КРЖ-1.
Інструкція з підключення та використання.
Контролер резервного акумулятора «КРЖ-1» дозволяє підключити до системи охоронної чи пожежної сигналізації додатковий акумулятор великої ємності (будь-який автомобільний акумулятор ємністю від 50 до 120 А/г) сумісно із автоматичним зарядним пристроєм.
Режим роботи конторолера визначається індикацією:
Зелений світлодіод - наявність напруги 11-14В на виході «ВИХІД» схеми
Жовтий світлодіод – наявність напруги в мережі 220 В
Червоний світлодіод – підключення та робота від додаткового акумулятора великої ємності.
Синій світлодіод (мигає) - нормальна робота, інше - аварійна ситуація

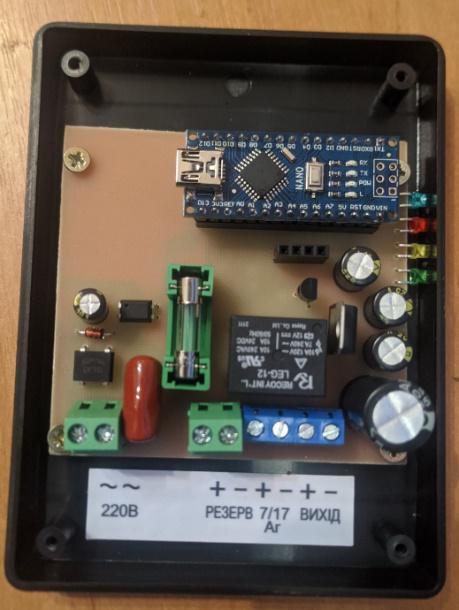

Для підключення до приладів охоронної чи пожежної сигналізації використовуються контакти:
220В (~/~) – підключення мережі 220В, не використовується для живлення схеми, використовується тільки для контролю наявності 220В.
РЕЗЕРВ (+/-) - підключення резервного акумулятора великої ємності
7/17 Aг (+/-) - підключення штатного акумулятора
ВИХІД (+/-) - вихід на прилад ПКП
FПримітка. Для контактів РЕЗЕРВ, 7/17 Aг,ВИХІД треба обов’язково дотримуватися полярності підключення, не дотримання полярності підключення може призвести до виходу з ладу контролера та ПКП.
Логіка роботи
Якщо є напруга 220В – система працює в штатному режимі, а саме прилад охоронної/пожежної сигналізації працює від свого внутрішнього акумулятора та заряджає його, акумулятор великої ємності в цей час заряджається своїм зарядним пристроєм.
Якщо напруга 220В – пропадає, то «КРЖ-1» перемикає акумулятор великої ємності до приладу
охоронної/пожежної сигналізації та відключає внутрішній акумулятор. Якщо при цьому акумулятор великої ємності відсутній (наприклад, його треба забрати) або він розрядиться - прилад охоронної сигналізації продовжить працювати від свого внутрішнього стандартного акумулятора. При відновленні постачання 220В – «КР-1» перейде до штатного режиму роботи і обидва акумулятори будуть заряджатися від своїх зарядних пристроїв.
Таким чином здійснюється безперебійна робота системи охоронної/ пожежної сигналізації незалежно від того, є постачання електроенергії або немає і не потребує ніякого втручання ззовні.
При відсутності 220В контролер включає живлення від резервного акумулятора.
Запобіжник (3,15 А) захищає контролер та прилад від неправильного підключення резервного акумулятора.
